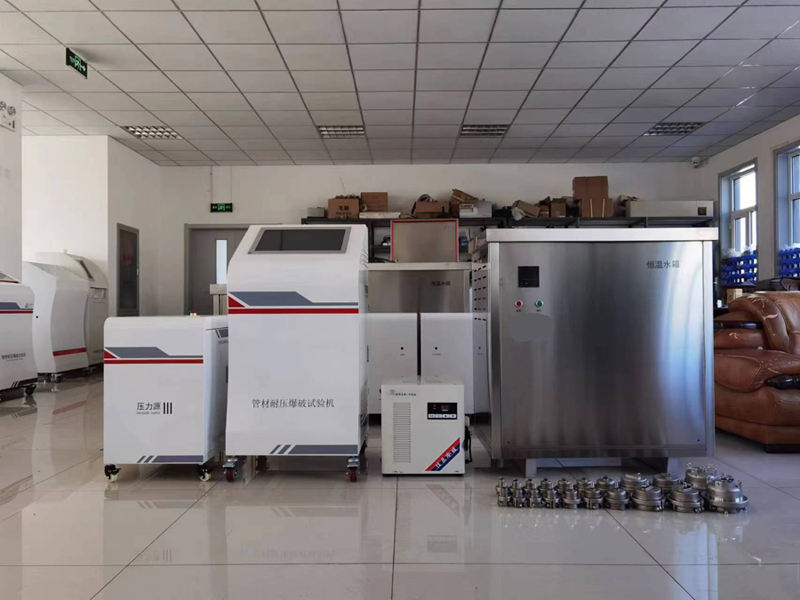

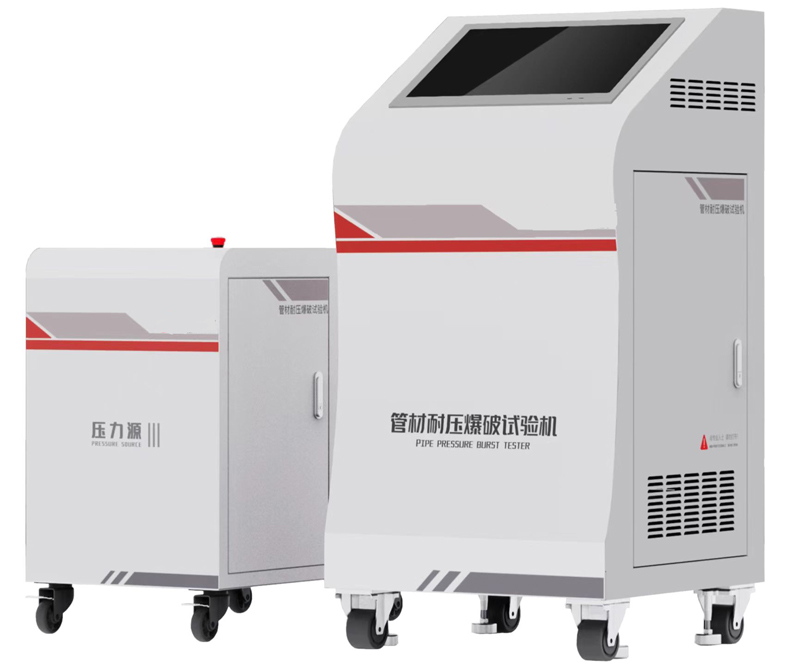

JL-GCBP-3管材耐压爆破试验机 静液压试验机,产品共分三部分:压力主机、水箱、夹具。每部分规格型号由用户选择,也可承接客户特殊定制。
静液压爆破试验机适用于各种流体输送用塑料管材进行管材液压瞬时爆破和长期恒定耐压下热塑性管材耐破坏时间的测定。它是各科研院所、质检部门及管材生产厂家必备的检测仪器。
静液压试验机采用嵌入式PC机(以下简称PC机)中央集群控制。每一路为一个模块,
每个模块设有一个微电脑,用来接收嵌入式PC机控制指令,实现控制,同时通过串行总线不断的把控制信息反馈给PC机,由PC机完成试验数据的采集和存储功能。其具有管材破裂识别、实时监控、来电数据恢复、打印、存储试验结果、试样预处理设置等功能。
符合标准
标准号 |
标准名称 |
GB/T6111-2018 |
液体输送用热塑性塑料管材耐内压试验方法 |
GB/T15560-95 |
流体输送用塑料管材液压瞬时爆破和耐压试验方法 |
IS01167-2006 |
Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method |
IS01167-2006 |
Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method |
ASTM D1598-2004 |
Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document) |
ASTM D1599 |
Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1 |
工作原理
在PC机上输入管材的环应力、壁厚和平均外径等参数,自动计算出试验压力,数据通过RS232串口传递给下位机(单片机嵌入式系统),下位机自动对管材进行恒压,高压泵产生高压液体压力源,经过压力控制系统,由高压软管输送给介质恒温箱内的试样中,进行管材的长时间静液压试验或爆破试验。此设备的检测结果能够充分体现企业的产品质量的水平。
技术参数
管材耐压爆破试验机 |
|
试验管径范围 |
D16~110 |
试验路数 |
3路 |
控制方式 |
PC机控制 |
数据保存 |
每路都具有断电数据保护功能,开机即可恢复 |
|
时间 |
定时时间 |
0~9999小时59分59秒 |
计时精度 |
±0.1% |
|
时间分辨率 |
1s |
|
最小设置单位 |
min |
|
压力 |
压力控制范围 |
0.4~10MPa任意设定;可以设置其他压力单位如:MPa、PSI或bar |
压力控制精度 |
-1%~ +2%之间,也可以任意设定 |
|
压力显示分辨率 |
0.001MPa |
|
测量范围 |
4%~100%FS |
|
示值允许误差极限 |
示值的1%以内 |
技术参数

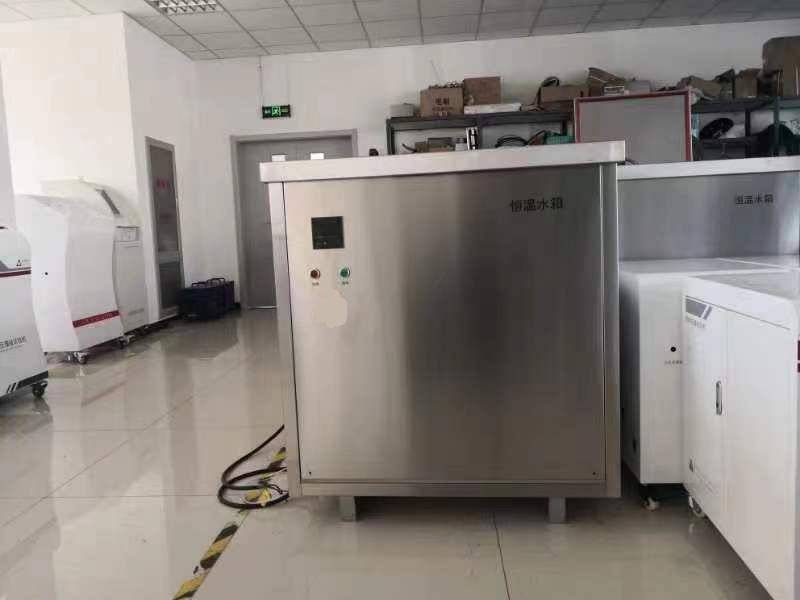

恒温水箱 |
|
型号 |
JL-HWX-110 |
最大试验管径 |
D16----D110 |
试验路数 |
3路 |
试验温度 |
含制冷系统的控温范围20℃--95℃ |
控温精度 |
±0.5℃ |
内胆材质 |
内外全304不锈钢 |
内胆尺寸 |
(长600x宽400x高800)mm |
加热功率 |
9KW |
开启水箱盖系统 |
机械开启 |
执行标准
1、GB/T 6111-2018《液体输送用热塑性塑料管材耐内压试验方法》;
2、IS0 1167-1996《流体输送用热塑性塑料管材耐内压试验方法》;
3、GB/T 18252-2000《塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定》;
4、GB/T 15560-95《流体输送用塑料管材液压瞬时爆破和耐压试验方法》;
5、ASTM D1598-2004《Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S
Document)》;
6、ASTM D1599《Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe,
Tubing, and Fittings1》

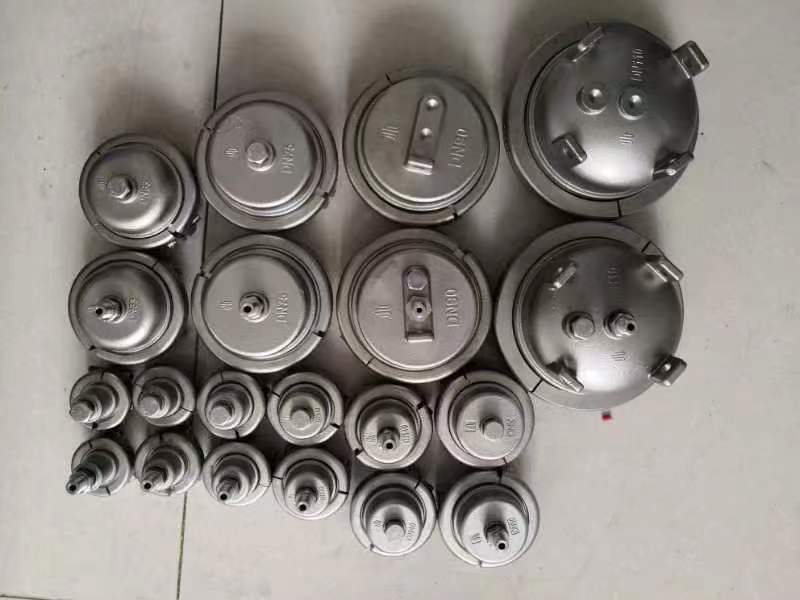

A型304不锈钢夹具简介
一、 产品描述
塑料管材、管件密封夹具系列产品,主要用于液压测试试验和负压测试试验。采用无拉杆径向密封,满足ISO、GB等相关标准的要求。可适用于PVC、 PE、 PP-R 、内衬钢骨架复合等各种管材管件的端部密封,该夹具主要由夹紧块、椭圆端头、硅胶密封圈、压圈等主要零部件组成。
二、符合标准
GB/T6111-2009、GB/T15560-95、GB/T18997.1-2003、GB/T18997.2-2003、ISO1167-2006、ASTM D1598-2004、ASTM D1599
