氧指数测定仪的改进及其应用
——改进型氧指数仪的原理与构造
所属期刊: 《实验科学与技术 》
现有氧指数测定仪
现有氧指数的测试过程中,将一定尺寸的试样用试样夹夹持于透明燃烧筒内,筒中通入一定比例的氧气与氮气混合气流,点着试样的上端,观察随料后的燃烧现象,记录持续燃烧的时间或燃烧过的长度。试样的燃烧时间超过3min或火焰前沿超50mm标线时,就降低氧气浓度;试样的燃烧时间不足3min或火焰前沿不到标线时,就增加氧浓度。如此反复操作,从上下两侧逐渐接近规定值,至两者的浓度差小于0.5,此时得出的氧气含量就是试样的氧指数。
改进型氧指数仪所测阻燃性能参数包括粉体氧指数(POI)和样品温度(Tr)一时间曲线。粉体氧指数测定方法类似于上述氧指数测定方法,采用氧气占氧一氮气混合体积比。当燃烧时间达到3 min背面温度达到最大时所对应氧气含量,称为粉体氧指数。样品温度测定时,将温度传感器(热电偶)固定在样品池的底部,当样品点燃时间 结束后开始计时,并同时记录样品燃烧温度,实验结果为燃烧时间一样温度曲线。
改进型氧指数测定仪由氮气测量与控制装置、氧气测量与控制装置、氮气与氧气混合装置、丙烷点火器、燃烧系统、样品温度与时间测量装置所构成(见图1)。其中,燃烧测量系统采用类似于氧指数仪的玻璃烟囱,燃烧器的耐热玻璃烟囱为筒状组合结构,分为上、下两部分,上端的直径较基于筒中气体处于层流状态,避免筒体直径变化时流动状态的变化。样品池则采用具有壁面绝热保温圆柱形容器,材质主体可为不锈钢、陶瓷、玻璃容器等。壁面热绝缘层可保证样品池底部所测温度是由于样品层的热传导作用(膨胀后可能包含对流作用)而造成的温度升高,避免由样品池壁面直接热传递而引起的温度升高。

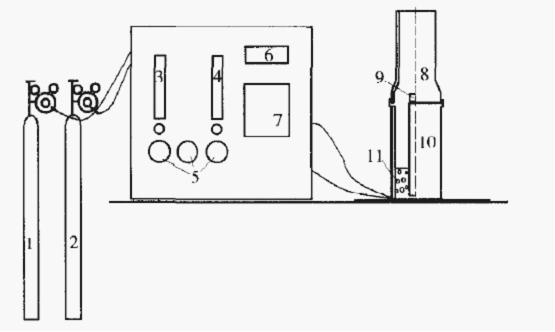

图1 改进型氧指数测定仪
1、2一氮气和氧气瓶;3、4一氮气与氧气流量计;5一压力
表;6一温度显示器;7一温度一时间记录仪;8一耐热玻璃圆筒;9一样品池;10一不锈钢圆筒底座;11一玻璃微珠

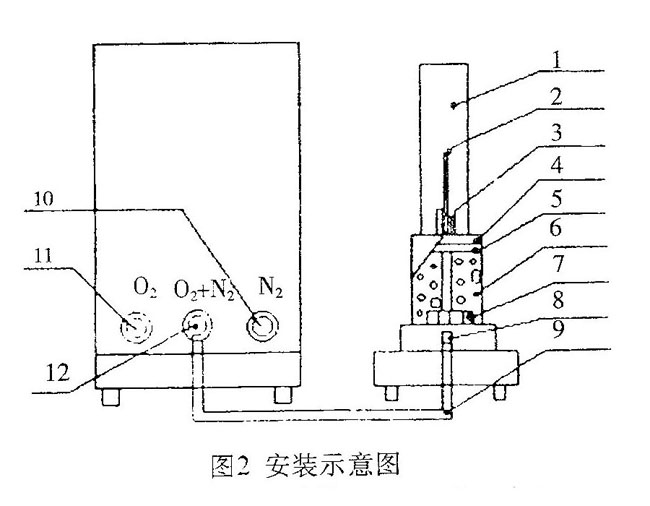

比对:
1—玻璃燃烧筒 2—试样 3—试样夹
4—刚丝筛网 5— 燃烧筒底座 6—玻璃珠
7—分布板 8—M10×1螺钉 9—尼龙管
10—氮气接口 11—氧气接口 12—M10×1螺母
